JLS-35計量箱
JLS-35 35000/100電力計量箱 JLS-35 35000/100電力計量箱

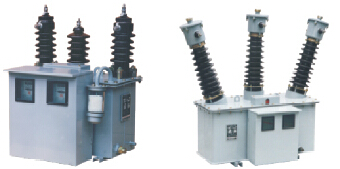

JLS-35高壓計量箱的產品概述:
JLS-35 35000/100電力計量箱主要由組合互感器和電度表箱兩部分組成,組合互感器由兩臺或三臺單相電壓互感器和電流互感器組成,用25#變壓器油作絕緣介質,一\二次出線端均用瓷套管安裝在面板上.電度表箱裝在組合互感器側面,由一只有功電度表和一只無功電度表組成,具有計量精度高\(yùn)重量輕\安裝方便\防竊電等優點.
JLS-35高壓計量箱的技術參數：
1. 產品性能符合GB1207-1997\1208-1997;
2. 額定電壓:60kV 10kV 35kV;
3. 準確等級:0.5級和0.2級 0.5S級和0.2S級;
4. 額定變比:電壓比6000/100 10000/100 35000/100 電流比5~300/5（大電流變比可以定作）.
|
產品型號 |
額定電流比（A） |
準確級及額定輸出（VA） |
一秒熱穩定電流（kA） |
動穩定電流（kA） |
額定電壓比(V) |
||||
|
0.2S |
0.5S |
0.2 |
0.5 |
||||||
|
JLS-6 |
2.5~400/5 |
10 |
10 |
10(15) |
10(20) |
60I1n 150I1n |
6000/100 |
||
|
重量（KG） |
準確級及額定輸出（VA） |
極限輸出 |
10000/100 |
|
|||||
|
0.2 |
0.5 |
1 |
|
||||||
|
95 |
20 |
30 |
50 |
300 |
35000/100 |
|
|||
|
320 |
30 |
50 |
80 |
|
|||||

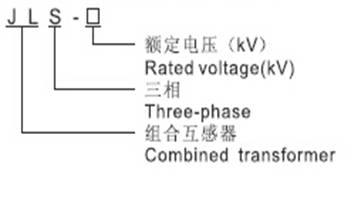

JLS-35高壓計量箱的型號含義：
